LW15A-550/Y5000-63 瓷柱式斷路器

LW15A-550/Y5000-63瓷柱式斷路器

（配用液壓彈簧操動機構）

一、產品介紹

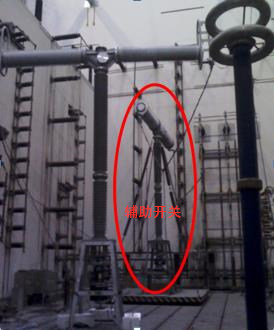

可采用復合套管和瓷套管兩種方案，傳統的交流柱式斷路器都使用瓷質空心套管作為斷路器的對地及斷口外絕緣，隨著新材料技術的發展，復合空心絕緣子技術發展已經成熟，因此，我公司在LW15A-550/Y5000-63瓷柱式高壓交流斷路器基礎上派生出了全部使用復合絕緣子的LW15C-550/Y5000-63高壓交流斷路器。復合絕緣子產品通過了由中國機械工業聯合會組織的產品鑒定，并且在國家高壓電器質量監督檢驗中心取得相關型式試驗。自2012年起至今，我公司550kV復合化柱式斷路器在國家高壓電器質量監督檢驗中心作為試驗回路輔助開關使用，累計電壽命達到1500kA（折合63kA滿容量開斷23.8次）以上。

每臺斷路器由三個單極組成，每個單極均為單柱雙斷口構，它包括兩個滅弧室單元、兩個并聯電容器、(兩個合閘電阻)、三通（或五通）軀殼、支柱瓷套和一臺液壓彈簧操動機構。該產品性能可靠、技術參數先進，完全符合GB1984國家標準、IEC62271-100國際電工委員會標準和有關DL標準的要求，并按照標準規定的試驗方法通過了型式試驗，試驗項目齊全，完全可以滿足500kV電網運行的要求。

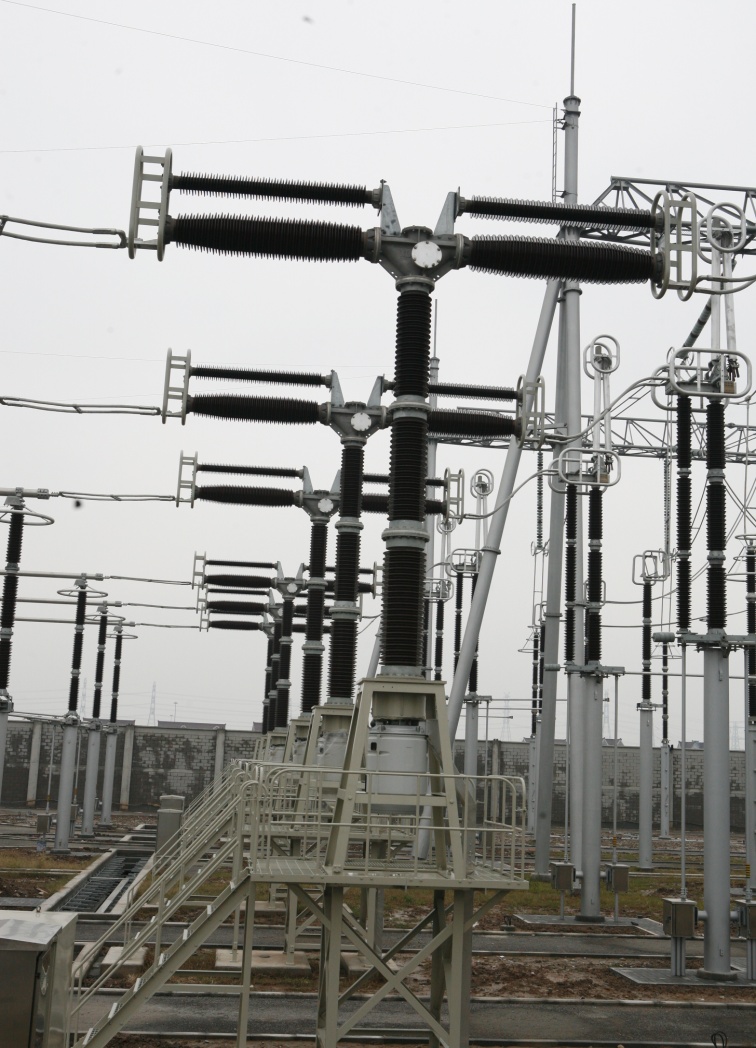

二、產品照片
