LW15A-363/Y5000-63 瓷柱式斷路器

LW15A-363/Y5000-63瓷柱式斷路器

（配用液壓彈簧操動機構）

一、產品介紹

我公司LW15A-363/Y5000-63產品于2009年8月在國家高壓電器質量監督檢驗中心通過全部型式試驗。主要用于西北電網。

該產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，其開斷能力高達63kA，額定電流5000A，并且具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重擊穿，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

產品絕緣裕度大，我公司363kV瓷柱式斷路器產品按420kV電壓等級設計，產品內絕緣裕度大，運行可靠性較高。

每臺斷路器由三個單極組成，每個單極均為單柱雙斷口構，它包括兩個滅弧室單元、兩個并聯電容器、(兩個合閘電阻)、三通（或五通）軀殼、支柱瓷套和一臺液壓彈簧操動機構。該產品性能可靠、技術參數先進，完全符合GB1984國家標準、IEC62271-100國際電工委員會標準和有關DL標準的要求，并按照標準規定的試驗方法通過了型式試驗，試驗項目齊全，完全可以滿足330kV電網運行的要求。

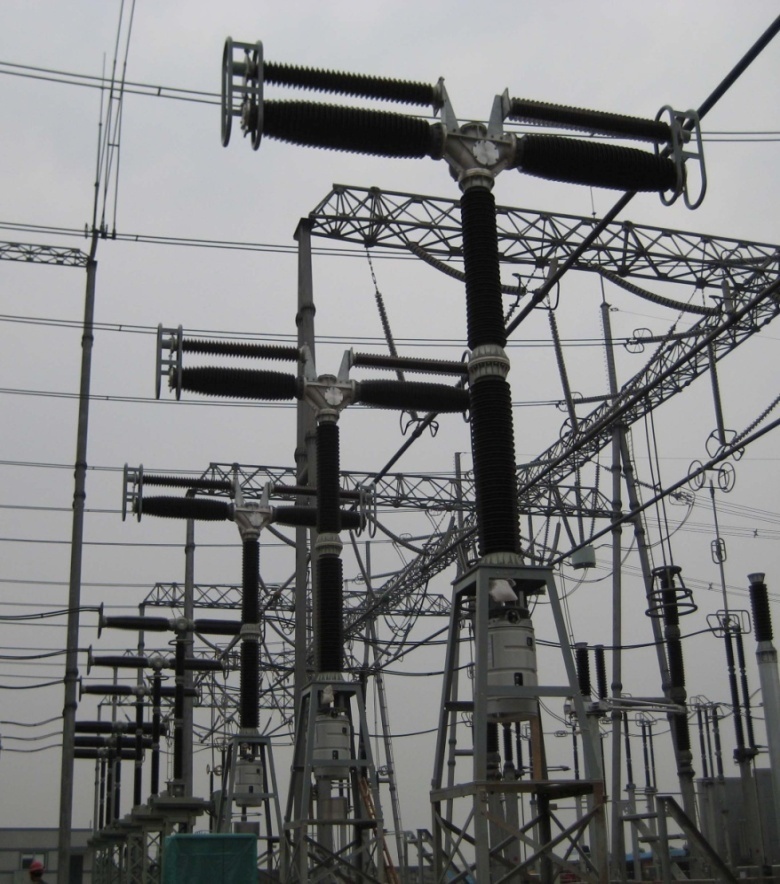

二、產品照片

·
