LW9-72.5/T3150-31.5瓷柱式斷路器

LW9-72.5/T3150-31.5瓷柱式斷路器

（配彈簧操動機構）

一、產品介紹

LW9-72.5/T3150-31.5瓷柱式斷路器產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重擊穿，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

72.5kV瓷柱式斷路器產品低溫性能優越，可適用于低溫-40℃。彈簧操作機構結構簡單，可靠性高，維護工作量特小，檢修工作大大減少，該斷路器近于免維護型斷路器。

二、主要參數表

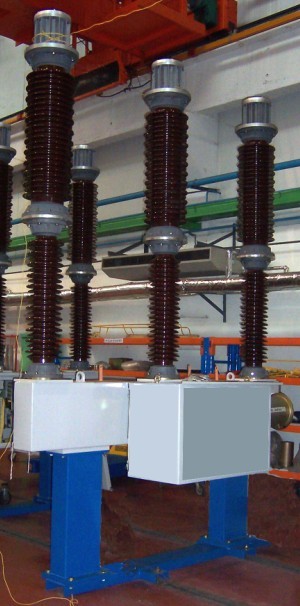

三、產品照片
