LW9-40.5/T4000-50瓷柱式斷路器

LW9-40.5/T4000-50瓷柱式斷路器

（配彈簧操動機構）

一、產品介紹

LW9-40.5/T4000-50高壓交流六氟化硫斷路器是在我公司LW9A-72.5產品的基礎上自主研發的專用斷路器。該產品主要應用于輸變電無功補償系統中，其背對背電容器組電流開合試驗電流3150A、并聯電抗器電流開合試驗電流3150A、單組電容器電流開合試驗電流4000A。并于2008年5月，在國家高壓電器質量監督檢驗中心西安高壓電器研究成功獲得型式試驗合格證書。

產品以SF6作為滅弧介質，采用自能滅弧結構，配以合理的噴口形狀和合理的電場設計，噴口上游區結構獨特，有效利用了觸頭堵塞效應，具有失步開斷、近區故障開斷等特殊開斷能力及開斷容性電流時不會產生重燃和重擊穿，開斷感性電流時不會產生過高的過電壓。觸頭全部為自力型，觸頭材料采用導電率高、彈性好的合金材料，觸頭之間的接觸壓力來自材料的彈性形變，這樣就避免了因彈簧脫落、繃斷、退火而造成的觸頭間不可靠接觸，既保證了產品運行的可靠性，又簡化了產品結構。

二、主要參數：

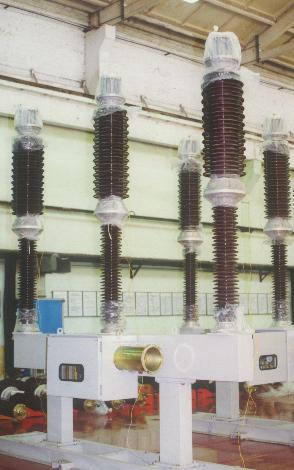

三、產品照片
