            濾波器斷路器

            濾波器專用斷路器

            發布時間:2022-04-18         文章來源:西開有限          瀏覽:

            LW15A-550交流濾波器斷路器

            1、產品簡介

            LW15A-550交流交流濾波器斷路器為單柱雙斷口結構,并聯電容與滅弧室呈水平面布置配用液壓彈簧操動機構,具備單相和三相電氣聯動操作功能。產品機械壽命達到10000次,機械可靠性高,性能穩定。完成了600次背對背電容器組關合涌流試驗和552次背對背電容器組開斷試驗,電氣壽命極高,容性電流開合性能達到國際領先水平。

            2、500kV交流濾波器斷路器主要技術參數

            表1 主要技術參數

            序號

            名稱

            單位

            數值

            1

            額定電壓

            kV

            550

            2

            額定電流

            A

            5000

            3

            額定頻率

            Hz

            50

            4

            每極斷口數

            2

            5

            額定絕緣水平

            5.1額定工頻耐受電壓(有效值)

            對 地

            kV

            740

            斷 口

            kV

            740+318

            5.2額定雷電沖擊耐受電壓(峰值)

            對 地

            kV

            1675

            斷 口

            kV

            1675+450

            5.3 額定操作沖擊耐受電(峰值)

            對 地

            kV

            1300

            斷 口

            kV

            1175+450

            3、500kV交流濾波器斷路器產品照片

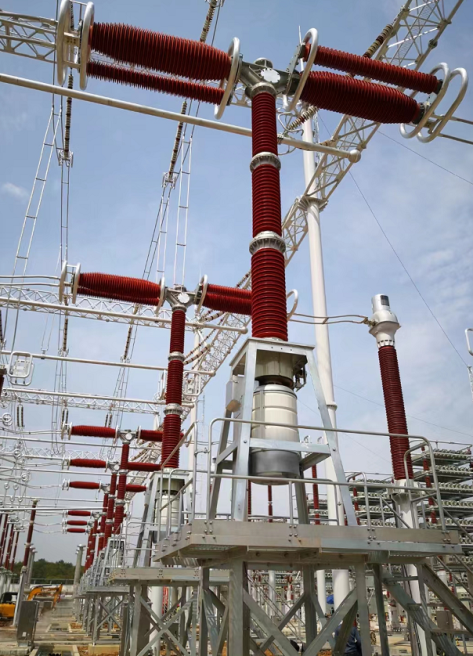

            LW15A-550交流濾波器斷路器現場運行照片

            LW15-1100交流濾波器斷路器

            1、產品簡介:

            LW15-1100/Y4000-63高壓交流濾波器小組斷路器由三極構成。每極由兩個機械上相互獨立、電氣聯動的兩斷口單元組成,配用液壓碟簧操動機構。該產品全部采用復合絕緣套管。

            2、1100kV交流濾波器斷路器主要技術參數

            表2 主要技術參數

            序號

            項目

            LW15-1100

            1

            額定電壓kV

            1100

            2

            額定電流A

            4000

            3

            額定短路開斷電流kA

            63

            4

            額定短路關合電流kA

            170

            5

            額定雷電沖擊耐受電壓kV

            斷口

            2400+900

            對地

            2400

            6

            額定1min工頻耐受電壓kV

            斷口

            1100+635

            對地

            1100

            3、1100kV交流濾波器斷路器產品照片

            LW15-1100交流濾波器斷路器現場運行
