隔離開關產品系列

一、概述

GW4型是雙柱水平旋轉式隔離開關，單斷口。每相有兩個絕緣支柱，絕緣支柱頂部裝有導電桿。

由操動機構操動絕緣支柱旋轉，帶動導電桿完成分閘、合閘動作。機械聯鎖裝置保證接地開關和隔離開關之間的正確操作方式。

二、主要特征

1、防腐性能強。外露鋼件全部采用熱鍍鋅表面處理方式，傳動部分采用不銹鋼軸銷、復合軸套、雙臂接頭、萬向球軸承、壓板式接頭等傳動連接件，確保傳動準確可靠，耐腐蝕，滿足長期可靠實用之要求。

2、導電性好。出線座同導電桿的接觸采用軟連接結構固定接觸，導電性能可靠；觸片采用外壓式不銹鋼彈簧，有效避免彈簧分流，并具有防銹、力值穩定的特點。

3、導電桿采用鋁合金型材，重量輕，散熱面積大，強度高，防腐性能好。長期使用安全可靠，免維護。

4、觸頭采用銅板彎形而成，與導電桿裝配連接，便于維護更換；分合閘過程中板式觸頭與觸片摩擦行程短，操作力小。

5、接地開關可根據用戶需要在底座兩側任意加裝。

三、技術參數

四、產品照片

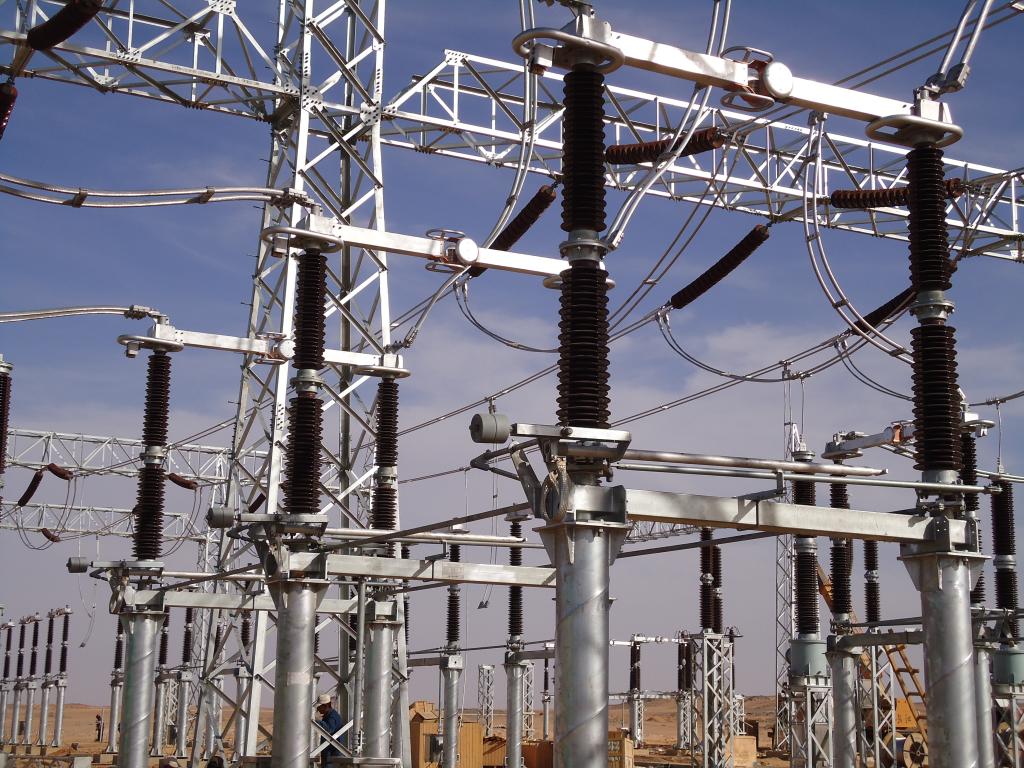

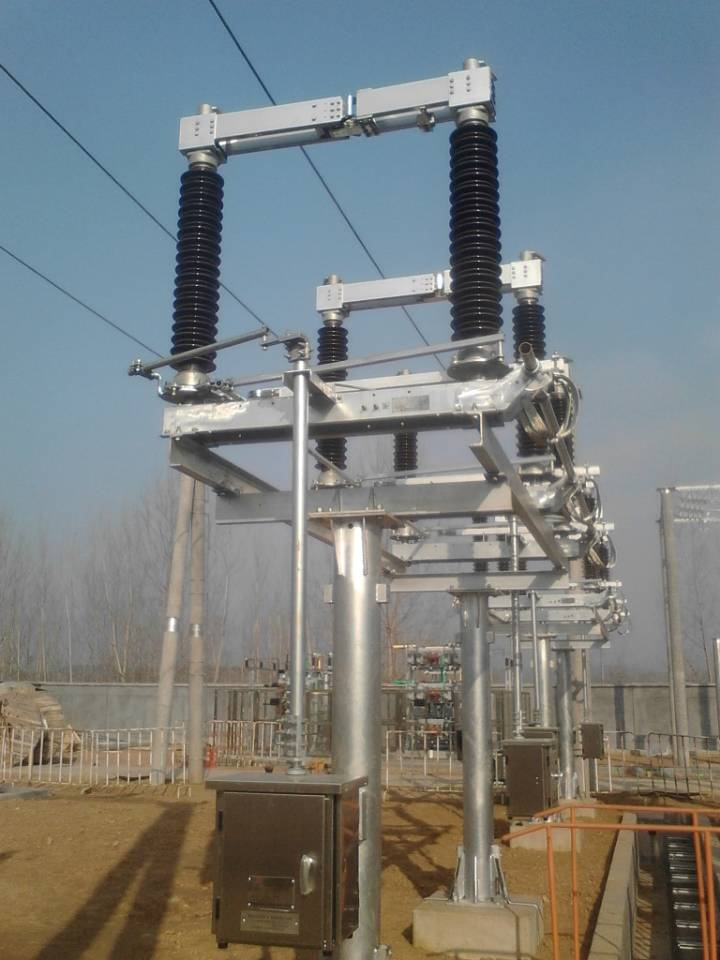

GW4-126

GW4A-252

GW5系列隔離開關

一、概述

GW5型是雙柱V形旋轉式隔離開關，單斷口。每相有兩個絕緣支柱，絕緣支柱頂部裝有導電桿。

由操動機構操動絕緣支柱旋轉，帶動導電桿完成分閘、合閘動作。機械聯鎖裝置保證接地開關和隔離開關之間的正確操作方式。

二、主要特征

1、防腐性能強。外露鋼件全部采用熱鍍鋅表面處理方式，傳動部分采用不銹鋼軸銷、復合軸套、雙臂接頭、萬向球軸承、壓板式接頭等傳動連接件，確保傳動準確可靠，耐腐蝕，滿足長期可靠實用之要求。

2、導電性好。出線座同導電桿的接觸采用軟連接結構固定接觸，導電性能可靠；觸片采用外壓式不銹鋼彈簧，有效避免彈簧分流，并具有防銹、力值穩定的特點。

3、導電桿采用鋁合金型材，重量輕，散熱面積大，強度高，防腐性能好。長期使用安全可靠，免維護。

4、觸頭采用銅板彎形而成，與導電桿裝配連接，便于維護更換；分合閘過程中板式觸頭與觸片摩擦行程短，操作力小。

5、接地開關可根據用戶需要在底座兩側任意加裝。

三、主要技術參數

四、產品照片

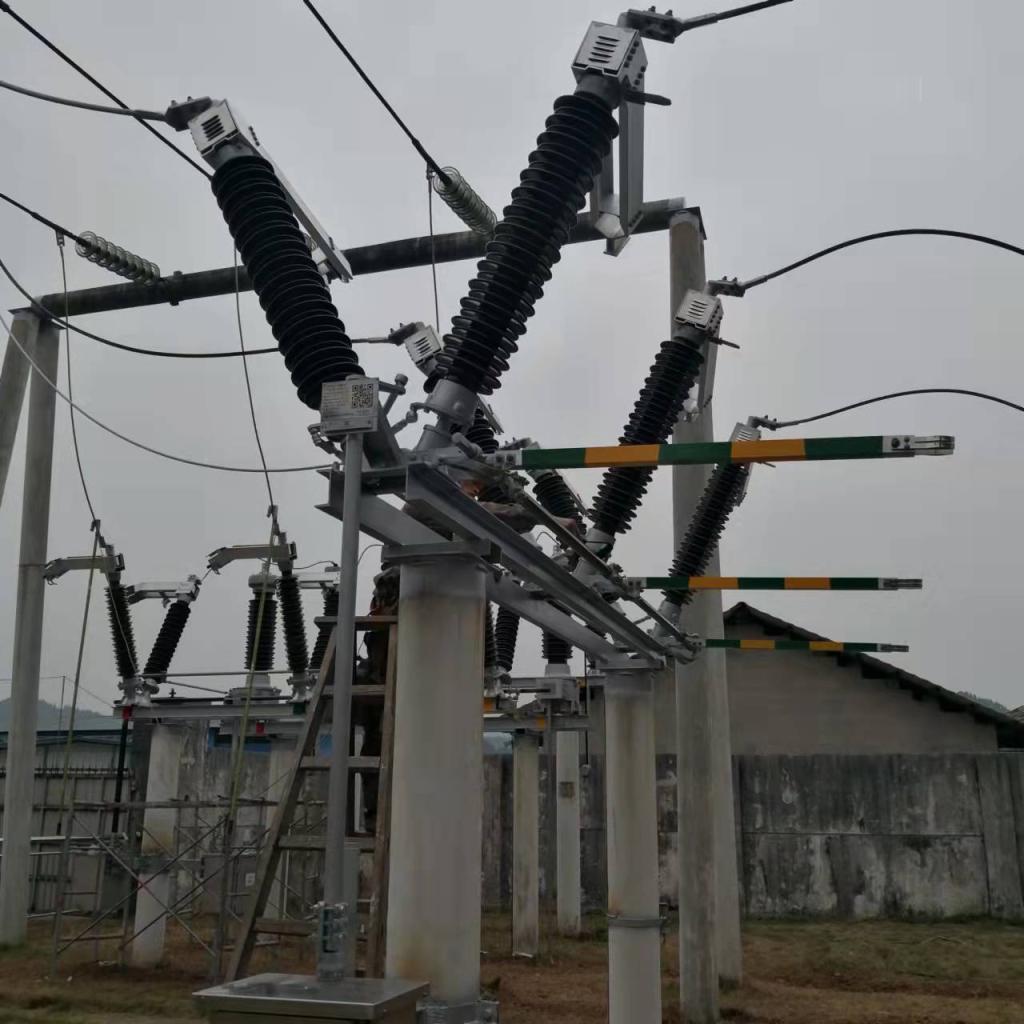

GW5-40.5

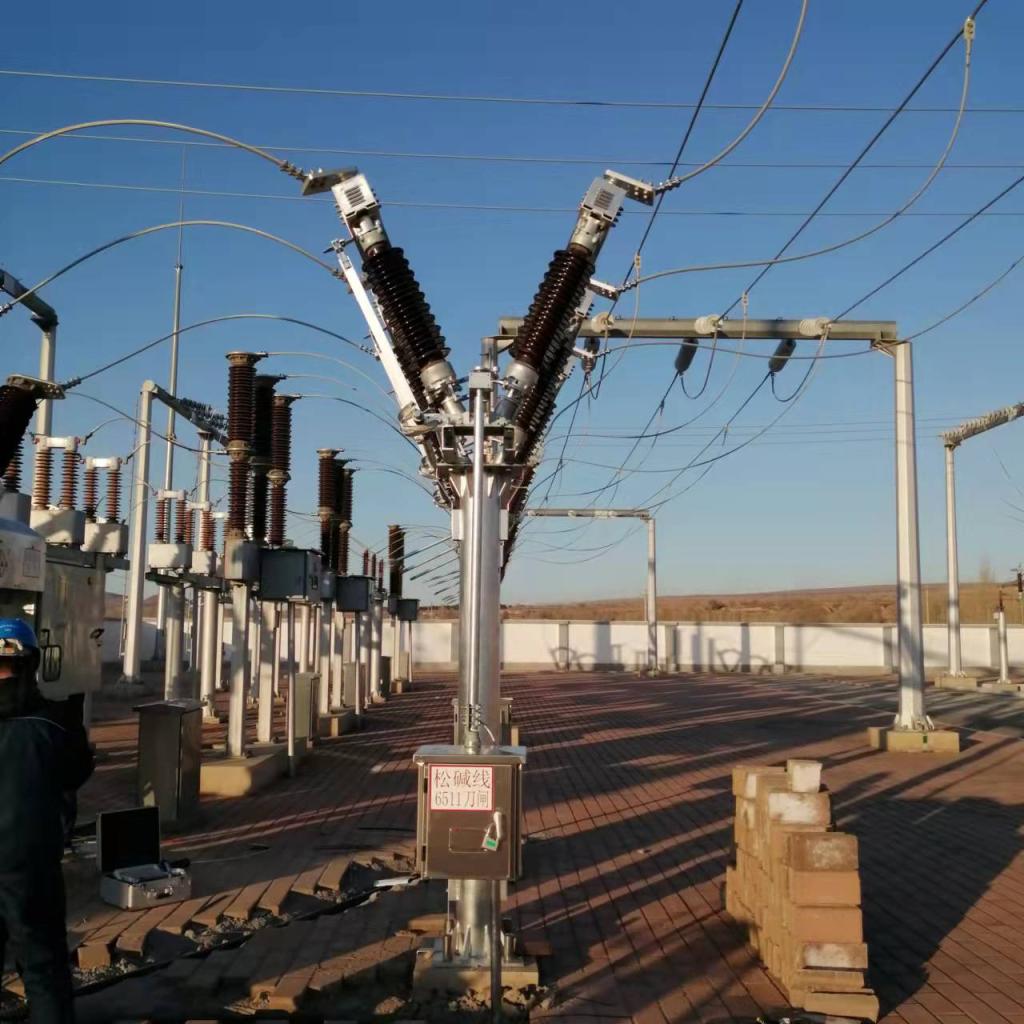

GW5-126

GW7B系列隔離開關

一、概述

GW7系列隔離開關為單極三柱雙斷口水平翻轉式結構，它由底座、支柱絕緣子、導電部分、操動機構等組成。每極有三柱支柱絕緣子，其中兩側支柱絕緣子為固定式，中間支柱絕緣子為轉動式；導電閘刀裝在中間支柱絕緣子上部，兩個靜觸頭分別裝在兩側支柱絕緣子上部，由操動機構帶動中間支柱絕緣子轉動進行分合閘操作。隔離開關和接地開關之間裝有機械連鎖裝置，可保證隔離開關和接地開關二者之間操作方式正確、可靠。

GW7型隔離開關可與不同產品組合為ZCW1系列組合電器，其組合形式主要有5種，分別為GL、GJ、LGGL、GG及GGL，其中G:隔離開關，L:電流互感器，J：電壓互感器。

二、主要特征

1、導電閘刀采用翻轉式設計，操作力矩低；導電桿與動觸頭采用裝配式結構，安裝、更換方便；

2、靜觸頭觸片與出線座之間采用固定接觸，導電性能可靠；觸片采用外壓彈簧，防止彈簧分流造成接觸壓力降低致觸頭發熱的情況；靜觸頭具有分合閘限位裝置，確保分合閘靈活準確、安全可靠。

3、觸頭具有高接觸壓力、自清洗功能、破冰能力強等優點；

4、導電桿采用整根高強度防腐鋁管，具有通流能力強、散熱面積大、防腐性能好等優點；

5、底架采用無縫鋼管，焊接后整體熱鍍鋅處理，防腐能力強；底座采用整體式結構，易滿足產品安裝要求，減少施工工作量，可防止地基沉降引起的分合閘故障；

6、傳動部分采用不銹鋼軸銷、復合軸套、雙臂接頭、萬向球軸承、壓板式接頭等傳動連接件，確保傳動準確可靠，耐腐蝕，滿足長期可靠實用之要求；

7、接地開關采用平衡錘結構，平衡性能長期穩定性好，操作力小；

8、銅銀接觸采用鑲銀焊接工藝，機械強度高，通流能力強，避免電化腐蝕；

三、技術參數

四、產品照片

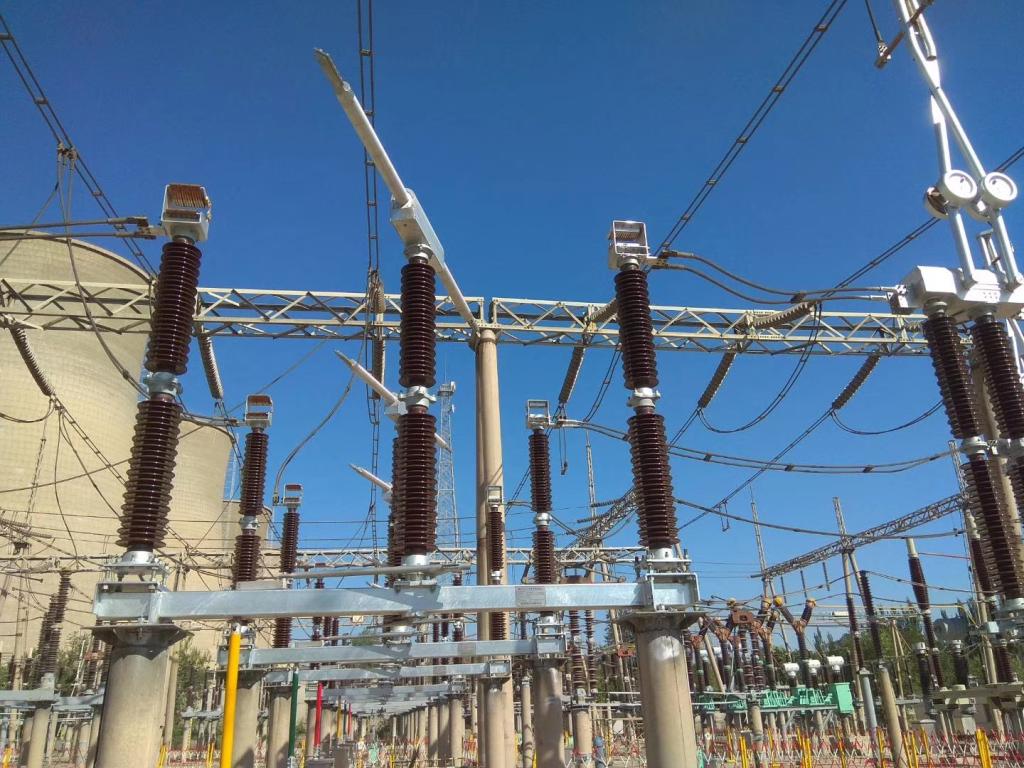

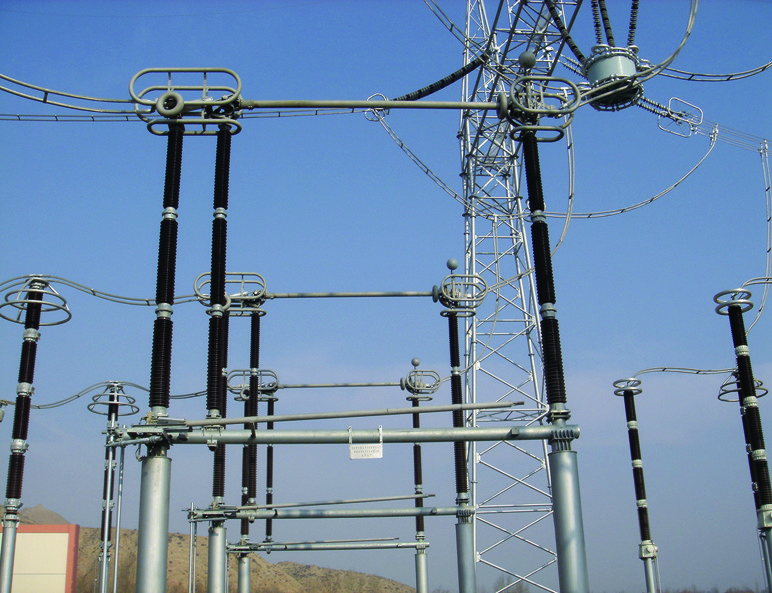

GW7B-252

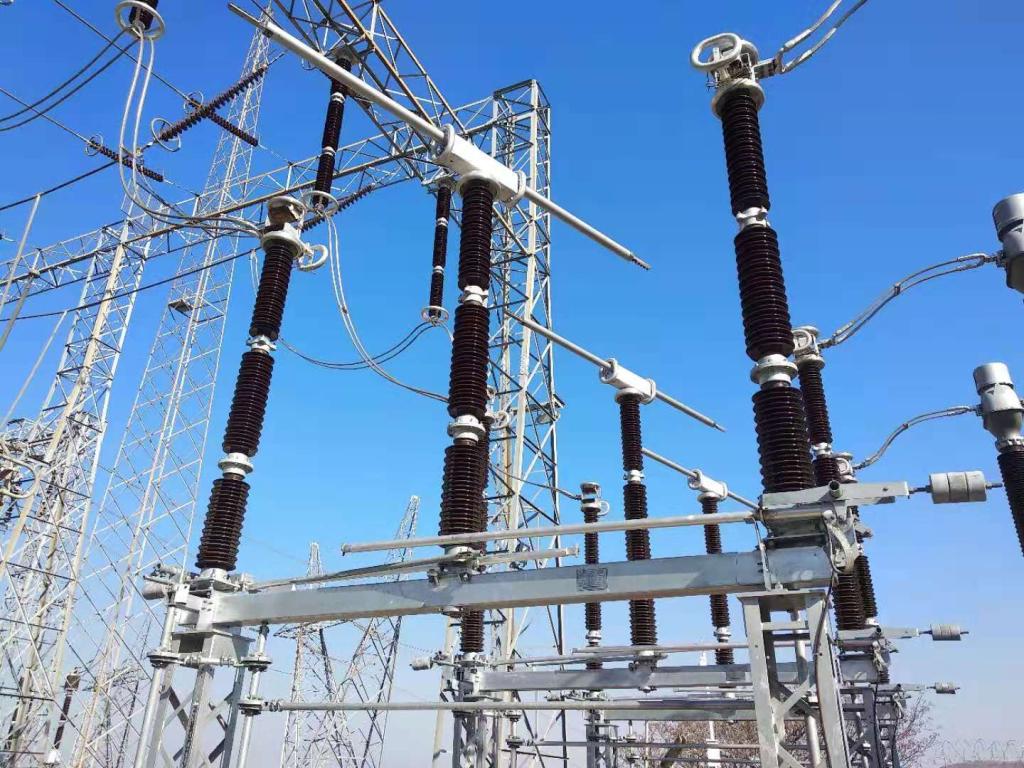

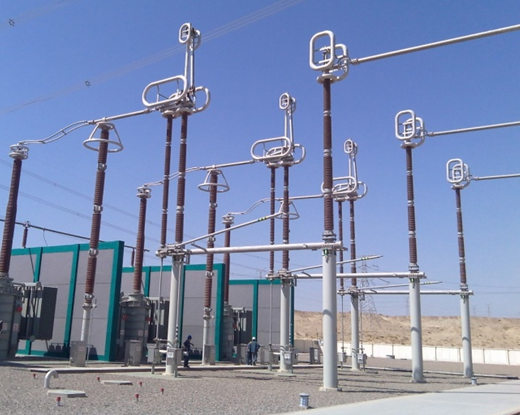

GW7B-363

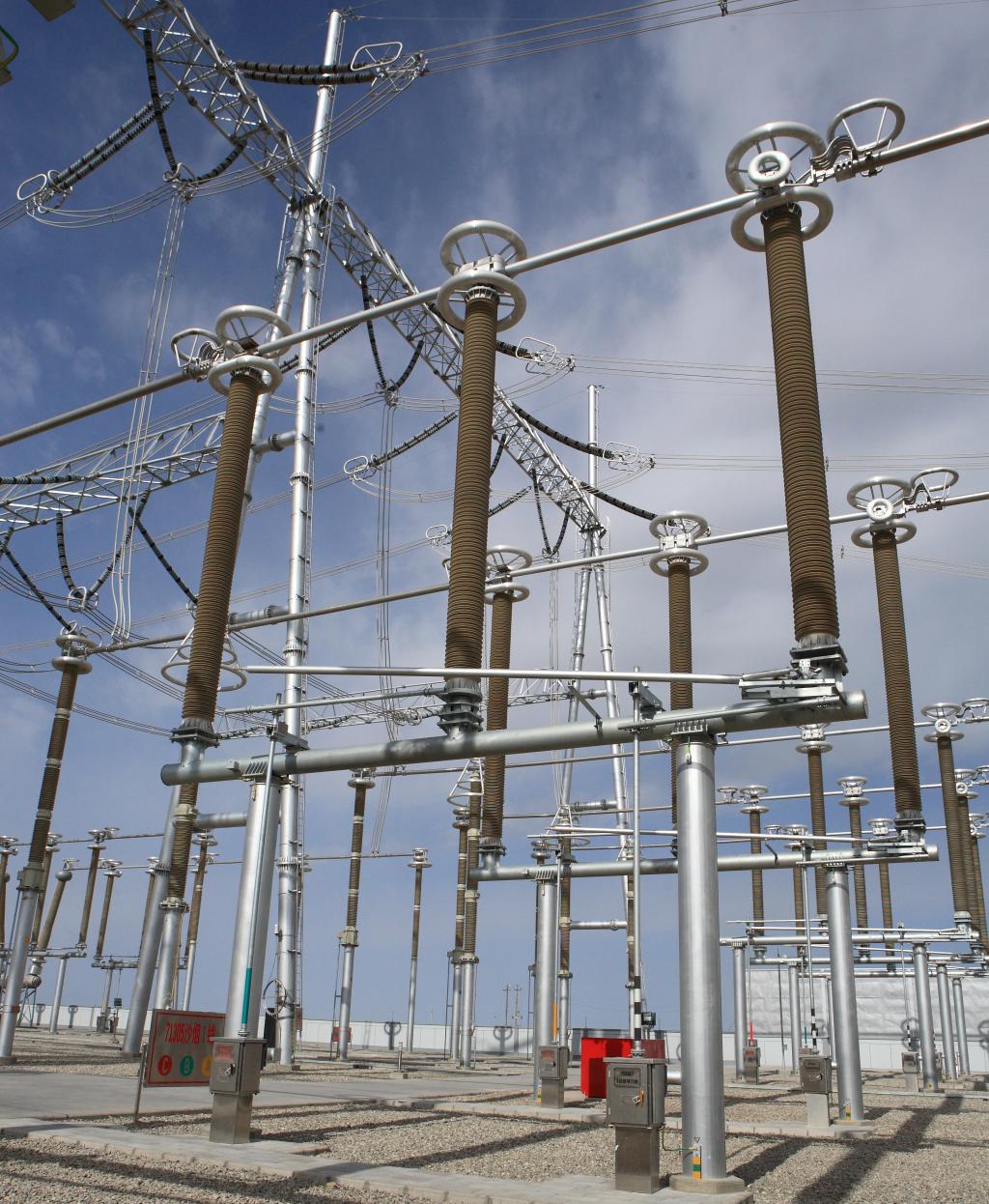

GW7B-800

GW10 系列隔離開關

一、概述

GW10系列隔離開關，其主閘刀為單臂垂直伸縮式結構，分閘狀態形成垂直方向的絕緣單斷口，具有最小的相間距離和縱向長度。電力系統中已有大量的該系列產品在安全可靠地運行。其中GW10-252、GW10-550曾分別榮獲國家級新產品、陜西省名牌產品稱號。

二、主要特征：

1、導電部分采用高強度鋁合金材料，機械強度高，重量輕，防腐能力強。

2、關節使用軟連接結構，結構簡單，安裝方便；

3、傳動部分采用三層材料的復合軸套，具有良好的自潤滑性能，摩擦力小，機械傳動可靠，操作力小。操作杠桿、轉軸均采用優質不銹鋼材料或高強度銅合金材料，強度高，韌性好，耐腐蝕，性能優良，可滿足長期戶外使用要求。

4、傳動零件及平衡彈簧均密閉在導電管內，減小了自然環境對產品的影響；

5、高強度產品底座進行熱鍍鋅處理，提高了外觀質量，延長了檢修周期和使用壽命。

三、技術參數

四、產品照片

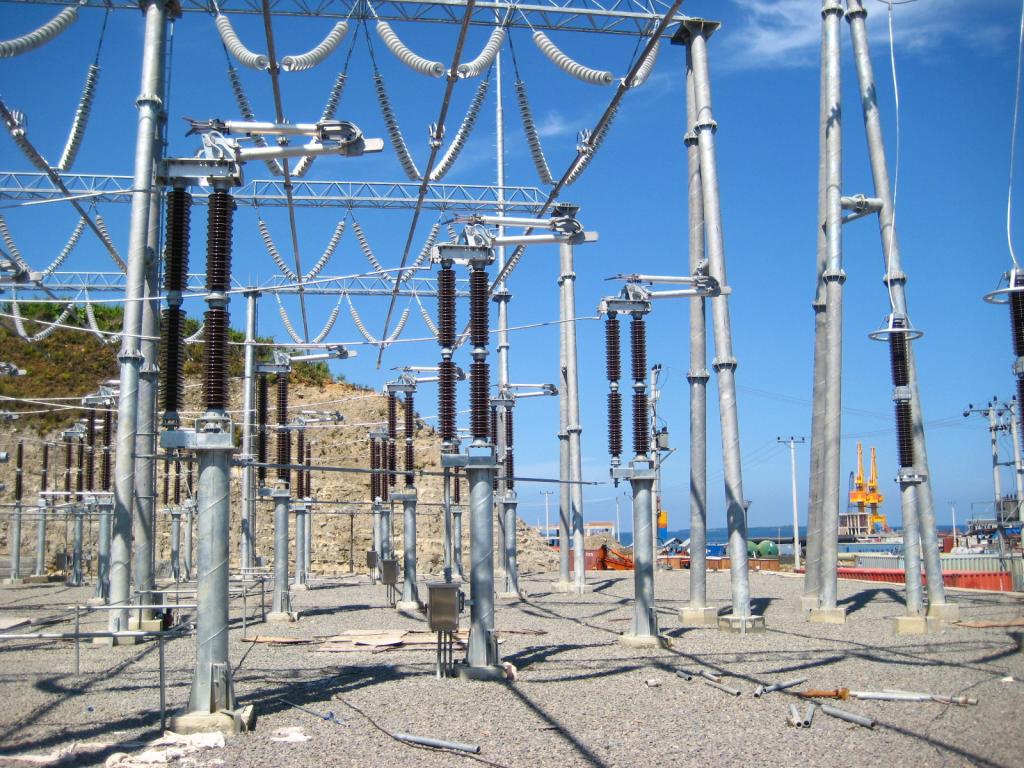

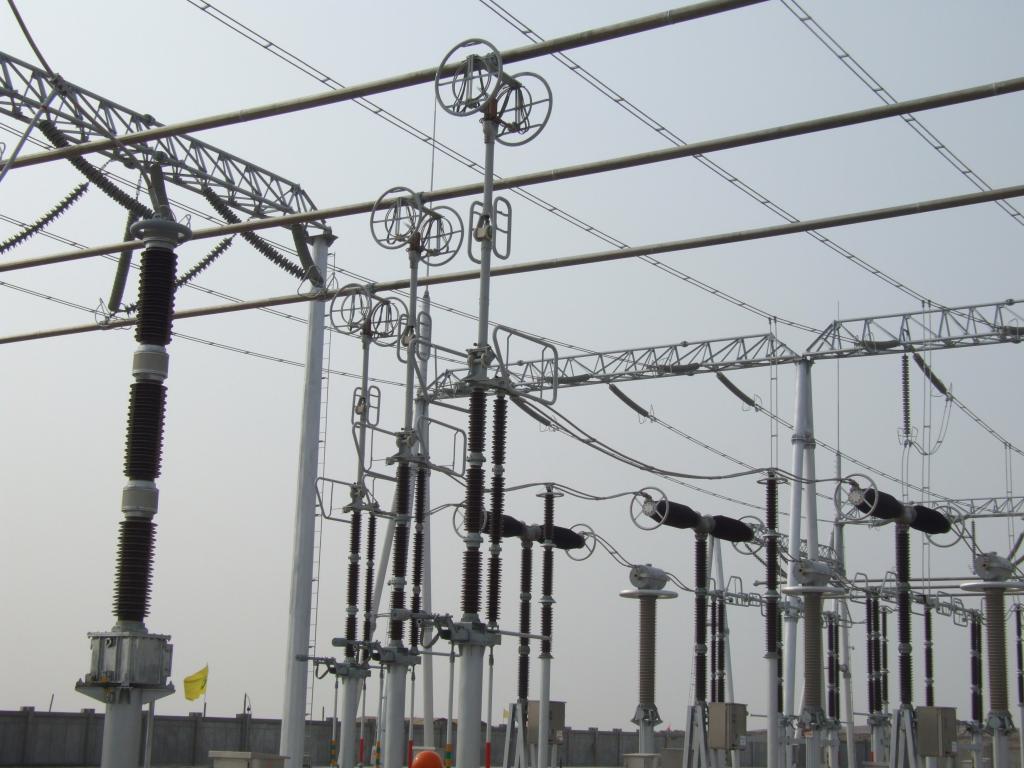

GW10A-252

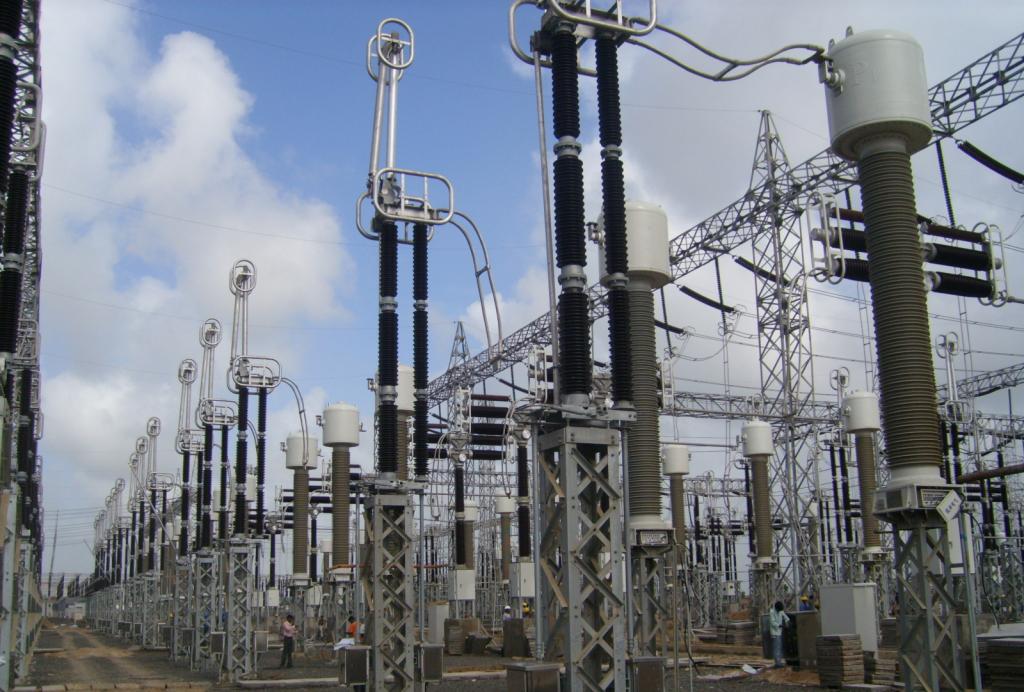

GW10A-550

GW11 系列隔離開關

一、概述

GW11系列隔離開關，其主閘刀為單臂水平伸縮式結構，分閘狀態形成水平方向的絕緣單斷口，具有最小的相間距離和縱向長度。電力系統中已有大量的該系列產品在安全可靠地運行。其中GW11-252、GW11-550曾分別榮獲國家級新產品、陜西省名牌產品稱號。

二、主要特征

1、導電部分采用高強度鋁合金材料，機械強度高，重量輕，防腐能力強。

2、關節使用軟連接結構，結構簡單，安裝方便；

3、傳動部分采用三層材料的復合軸套，具有良好的自潤滑性能，摩擦力小，機械傳動可靠，操作力小。操作杠桿、轉軸均采用優質不銹鋼材料或高強度銅合金材料，強度高，韌性好，耐腐蝕，性能優良，可滿足長期戶外使用要求。

4、傳動零件及平衡彈簧均密閉在導電管內，減小了自然環境對產品的影響。

5、高強度產品底座進行熱鍍鋅處理，提高了外觀質量，延長了檢修周期和使用壽命。

6、可根據需要進行組合。兩組隔離開關共用靜觸頭型系列隔離開關（252kV～550kV），可節省占地面積約30%，降低工程造價，并可與其他電器產品組成多種形式的敞開式組合電器。

三、技術參數

四、產品照片

GW11A-363

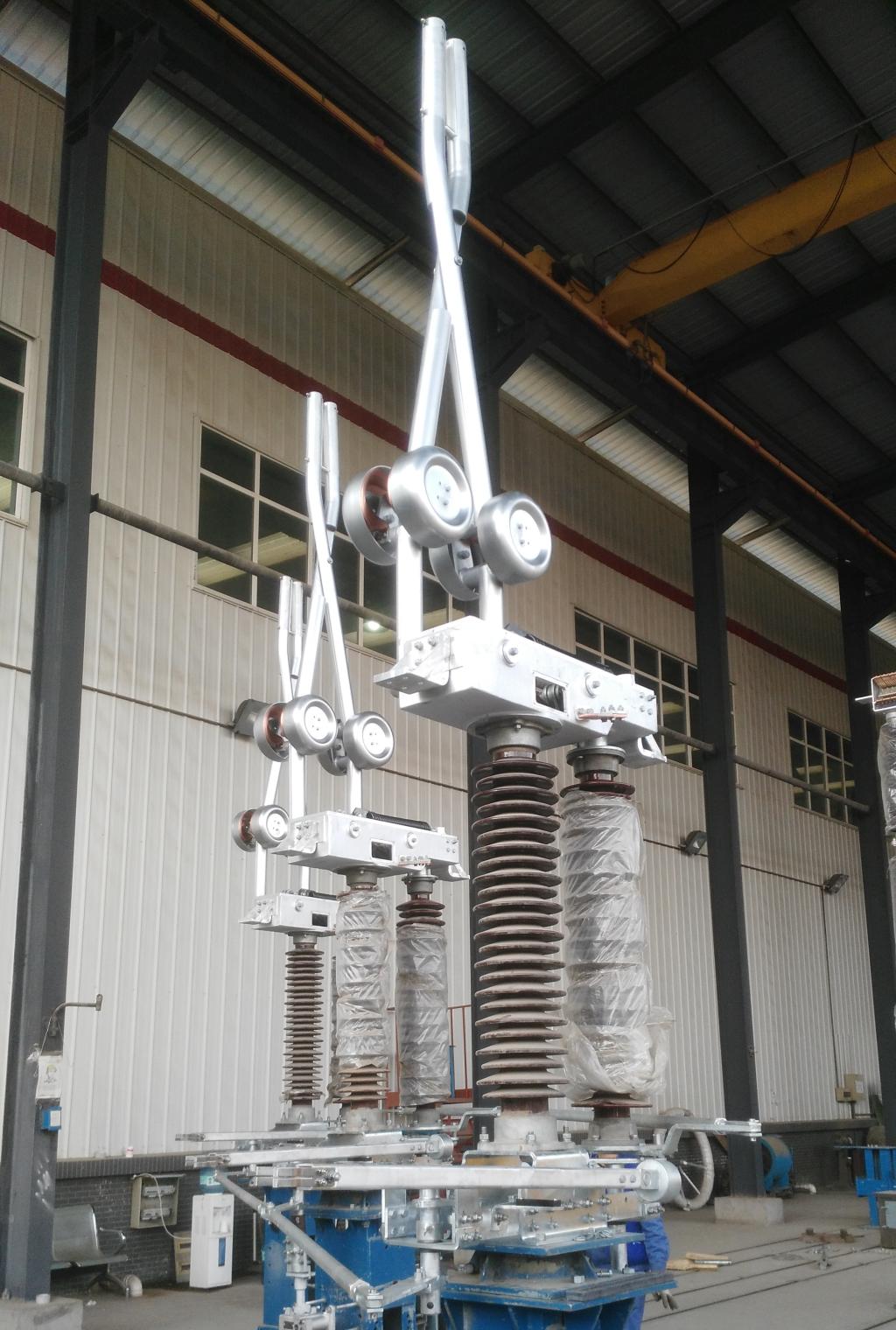

 GW11A-550

GW6系列隔離開關

一、概述

GW6系列隔離開關，其主閘刀為雙臂垂直伸縮式結構，分閘狀態形成垂直方向的絕緣單斷口，具有最小的相間距離和縱向長度。

二、主要特征

1、導電部分采用高強度鋁合金材料，機械強度高，重量輕，防腐能力強；

2、關節使用軟連接結構，結構簡單，安裝方便；

3、傳動部分采用三層材料的復合軸套，具有良好的自潤滑性能，摩擦力小，機械傳動可靠，操作力小。操作杠桿、轉軸均采用優質不銹鋼材料或高強度銅合金材料，強度高，韌性好，耐腐蝕，性能優良，可滿足長期戶外使用要求；

4、傳動零件及平衡彈簧均密閉在箱體內，減小了自然環境對產品的影響，使產品耐風沙、破冰能力強，適用于高寒、高風沙地區；

5、高強度產品底座進行熱鍍鋅處理，提高了外觀質量，延長了檢修周期和使用壽命。

三、技術參數

四、產品照片

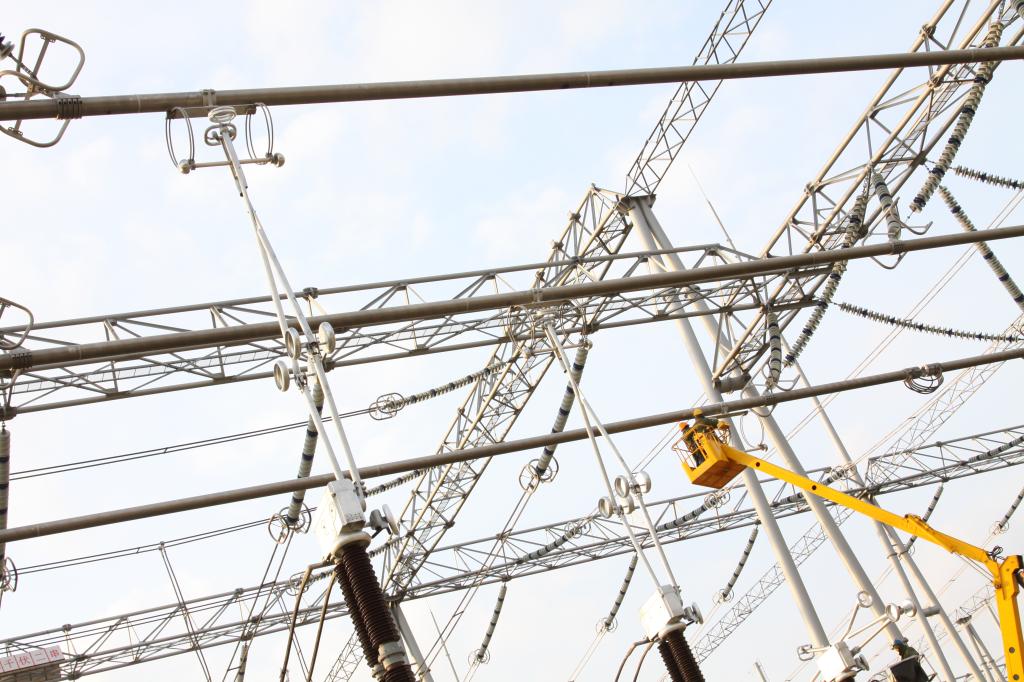

GW6D-126

GW6D-252

GW45系列隔離開關

一、概述

GW45系列隔離開關，其主閘刀為雙柱垂直開啟式結構，分閘狀態形成水平方向的絕緣單斷口，具有最小的相間距離和縱向長度

二、主要特征

1、采用翻轉式閘刀設計，破冰能力強，操作力小，閘刀合閘時僅對支柱瓷瓶產生向下的軸向壓力，具有很高的可靠性；

2、銅銀接觸采用鑲焊工藝，能保證最大的機械強度和導電性能，并可有效防止電化腐蝕；

3、導電管采用高強度防腐鋁管，電流通路無中間過渡環節，具有極高的通流能力；

4、軸承座為全密封設計，可保證長期使用免維護；

5、底架為整體式結構，電站土建基礎易滿足產品安裝要求，施工工作量小，可有效防止地基沉降對產品分合閘操作帶來的不利影響

三、技術參數

四、產品照片

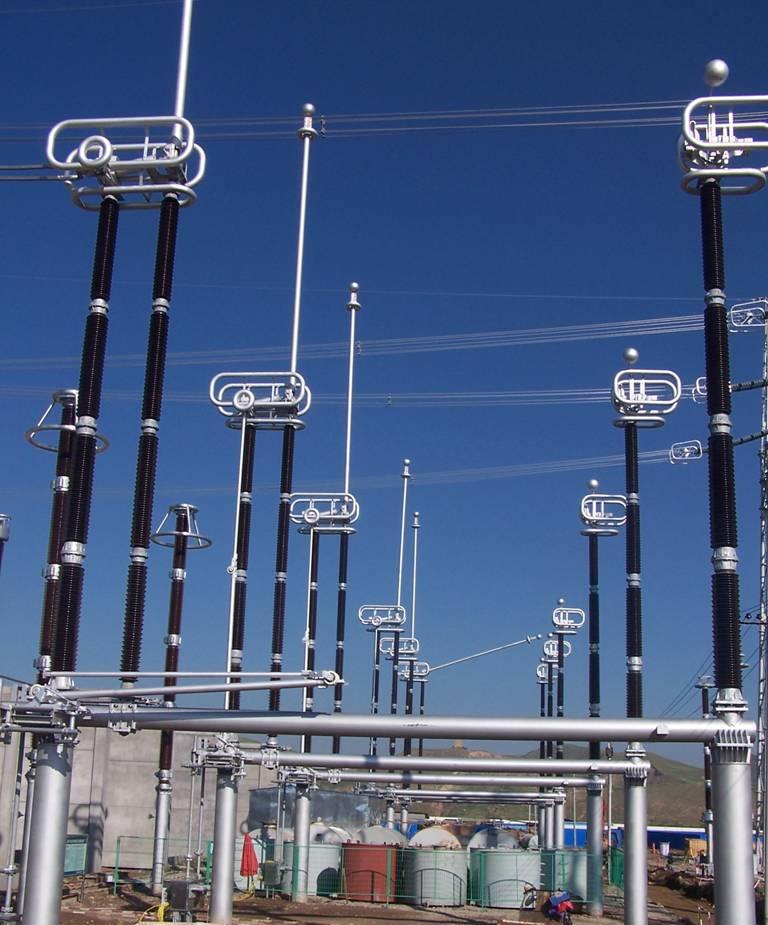

GW45-800

GW45-1100

JW系列接地開關

一、概述

JW系列接地開關，主刀閘為單柱立開式結構和單柱垂直伸縮式結構兩種，分閘狀態形成垂直方向的絕緣單端口。

二、結構特點

126kV～800kV產品為直桿式結構，具有操作力小，動作可靠等特點；

1100kV產品為垂直伸縮式結構，具有結構緊湊，占地面積小，性能可靠等特點。

全系列接地開關具有開合B類感應電流的能力并根據用戶需求可滿足超B類要求。

三、產品照片

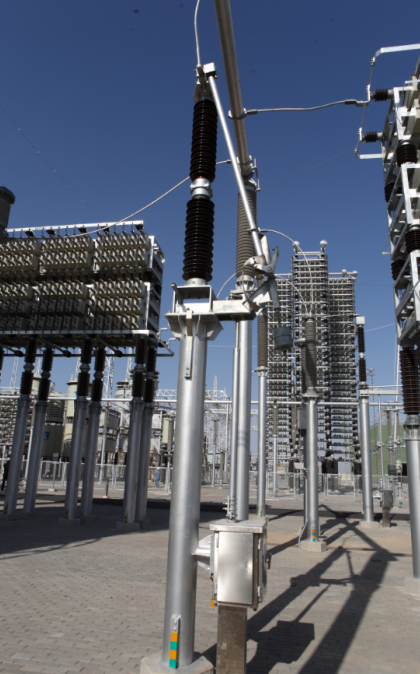

JW-252

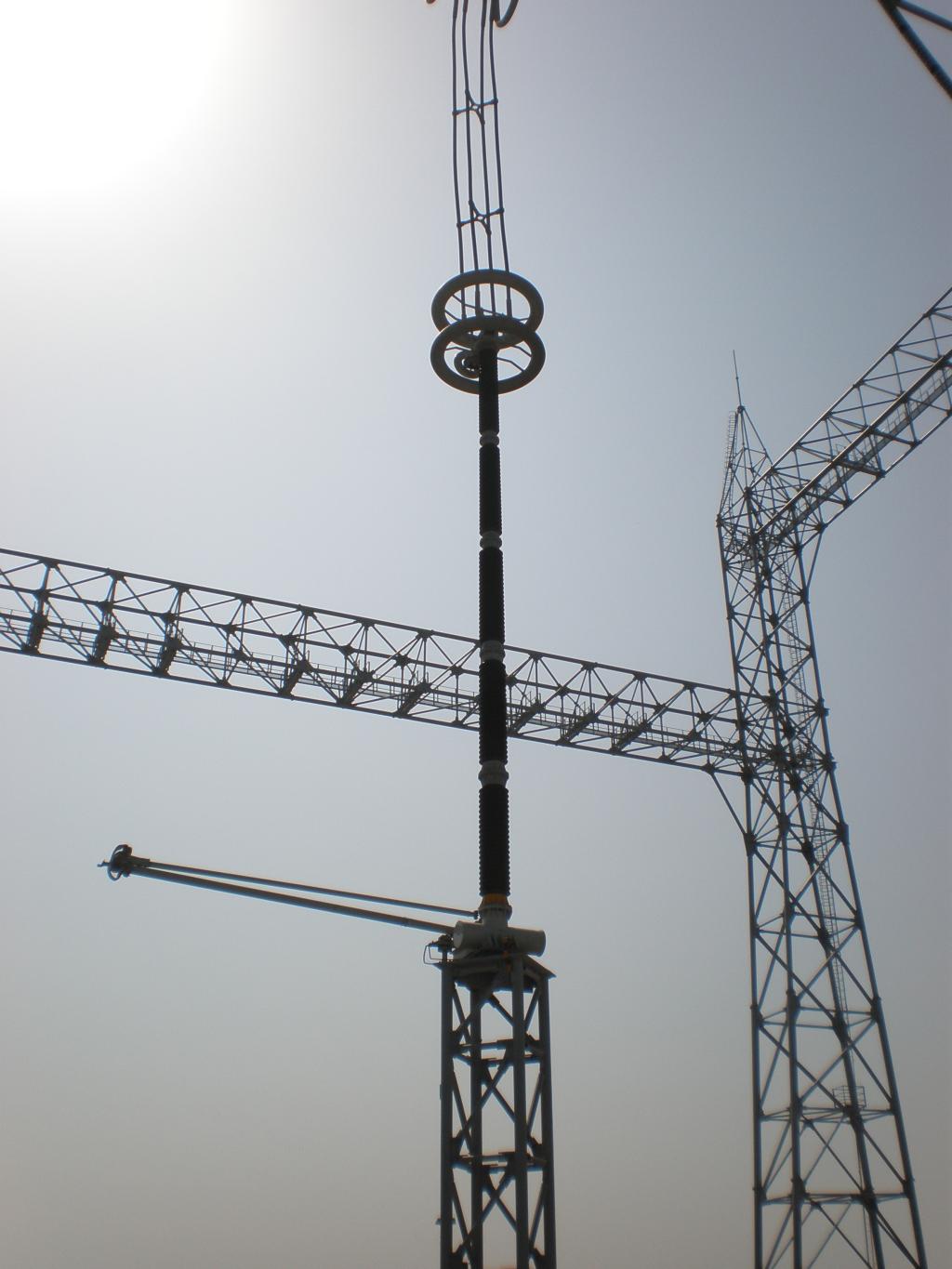

JW-550
